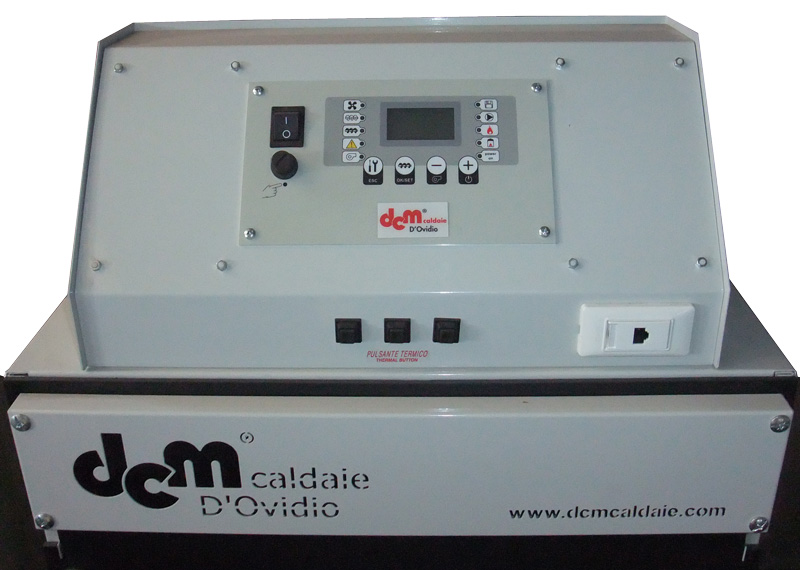

Biocontrol è un termoregolatore che gestisce il funzionamento di caldaie a biomassa con sistema a BRUCIATORE sorgivo, griglia mobile, fiamma rovescia, sia esse ad acqua, olio diatermico o generazione aria calda.
Le schede di espansione permettono di gestire qualsiasi motore, attuatore, sonda temperatura, prossimite ecc. previsto nella caldaia e nel sistema di alimentazione/pulizia.
Scheda IO flessibile ed economica, riprogrammabile per funzioni PLC

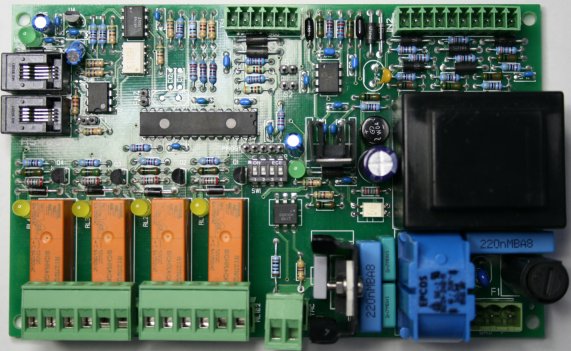

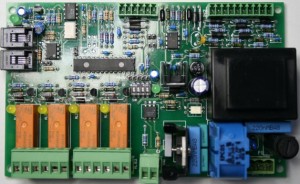

Modbus IO A1 è una scheda elettronica 100x160mm autoalimentata 230V per espandere ingressi e uscite di PLC, SCADA, Biocontrol server Modbus su BUS RS485 optoisolato
– Autoalimentata 230V
– Porte RS485 optoisolate per coprire grandi distanze
– Uscita triac 230V regolabile in fase 0-100%
– 4 Uscite a relè con contatto pulito NO NC
– 5 ingressi 12V DC tipo ON OFF
– 5 ingressi AD 0-12Vdc
– 2 ingressi per sonde temperatura NTC 10K o PT1000
– uscita 12V 100mA per piccoli carichi, prossimiti, convertitori
– doppia presa RS485 con plug telefonico 4 pin passante oppure connettore 4 pin passo 3,5mm
– Microprocessore Microchip PIC16F886 riprogrammabile da utente per utilizzare la scheda come PLC, controller, automatismo ecc.
– Schemi elettronici inclusi
Scheda e sonda Lambda

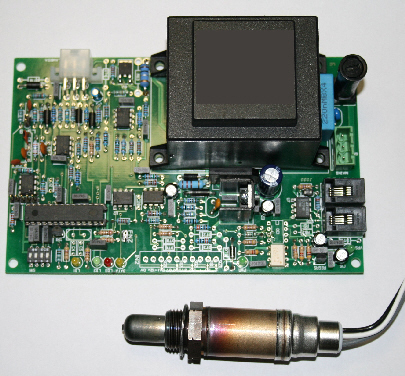

Modbus Lambda A1 è una scheda elettronica 100x160mm autoalimentata 230V comprensiva di sonda Lambda Bosch LSM11, LSU4.2 o LSU4.9D per la misurazione della percuntuale di ossigeno contenuta nei gas di scarico di caldaie a biomassa, gas, gasolio.
– Autoalimentata 230V
– Dimensioni eurocard 100x160mm
– Porte RS485 ModBus optoisolate per coprire grandi distanze
– Compatibilità con sonda Lambda Bosch (Zirconia)
– 1 Uscite analogiche Wide Band 0-10V ossigeno misurato
– 2 ingressi 12V DC tipo ON OFF o AD 0-12Vdc
– 1 Ingresso tachimetrica per misurazione velocità ventilatore aspirazione fumi, compatibile 5Vcc contatto Hall
– uscita 12V 100mA per piccoli carichi, prossimiti, convertitori
– Cavo collegamento Bosch<–>Molex con lunghezza max 4mt.
Tipo di utilizzo:
Modbus Lambda A1 è adatta a rilevare la percentuale di ossigeno nei gas di scarico Co e Nox, puo essere connessa direttamente al termoregolatore Biocontrol via ModBus RS485, che adatta automaticamente la modulazione PID in base ai dati rilevati.Modbus Lambda può facilmente essere integrata in sistemi di controllo combustione, sia essi di tipo intelligente tramite collegamento ModBus Rs485 (PLC, Pc hardware proprietario) oppure a sistemi analogici tramite uscita 0-10V.
Nei sistemi basati su Biocontrol può facilmente essere aggiunta come accessorio in fase successiva con una semplice installazione.
Scheda Kimacontrol flessibile ed economica, in grado di gestire 2 zone climatiche con relative valvole miscelatrici
Klimacontrol è una scheda elettronica 100x160mm autoalimentata 230V adatta a gestire 2 valvole miscelatrici , la gestione è effettuata tramite software PC/PLC o scheda Biocontrol via Modbus su BUS RS485 optoisolato, un sistema adatto a gestire impianti complessi di distribuzione di energia termica.
– Autoalimentata 230V
– Porte RS485 optoisolate per coprire grandi distanze
– Diversi modi operativi:
- Auto : Automatico/modo normale utilizzando il comando notte/giorno
- Continuo giorno : Sono usati i valori impostati per la modalità giorno.
- Continuo notte : Sono usati i valori impostati per la modalità notte.
- Temperatura fi ssa : Temperatura fissa di mandata senza influenza della temperatura
- esterna.
- Off : Il circuito di riscaldamento è spento (eccetto protezione antigelo)
- Estate/Inverno : Limite temperature giorno/notte per il funzionamento del riscaldamento

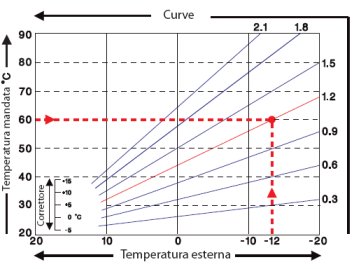

La grande versatitilità dei paramentri permette di scegliere la curva climatica migliore per ogni zona/valvola gestita,inoltre è possibile impostare un uscita fissa rendendola particolrmente adatta a riscaldamento piscine, miscelazione acqua sanitaria, riscaldamenti a pavimento, riscaldamenti radianti, sistemi di essicazione basati su aria/acqua ecc.
